AFPXR200高溫屏蔽電線
AFPXR200高溫屏蔽電線為熱電阻的高溫連接線。產品具有優良的耐腐蝕性能，幾乎不溶于任何有機溶劑，可耐油、耐酸堿等；具有優良的電J緣性能，耐高電壓，不吸潮，J緣電阻大；具有阻燃性能。
一、產品執行標準 ：AFPXR200高溫屏蔽電線執行企業標準。
二、型號
|
型號 |
M稱 |
|
AFPXR200 |
熱電阻專用高溫屏蔽電線 |
三、使用特性
1、交流額定電壓：U0/U 300/300V
2、工作溫度：電纜導體長期工作溫度為200℃。
3、導體：多股鍍銀銅絲。
4、彎曲半徑：電纜彎曲半徑不低于電纜外徑的6倍。
5、阻燃特性：符合GB19666-2005。
四、AFPXR200高溫屏蔽電線技術性能
|
項目 |
單位 |
技術指標 |
|||
|
20℃時導體直流電阻≤ |
Ω/KM |
截面 |
0.2 |
0.3 |
0.5 |
|
電阻 |
83.5 |
49.5 |
30.2 |
||
|
試驗電壓 |
V |
1.5KV，5min不擊穿。 |
|||
|
J緣電阻 |
MΩ |
500 |
|||
五、結構尺寸
|
型號 |
規格 |
參考外徑 |
|
AFPXR200 |
1*2*0.2 |
1.2*2.8 |
|
AFPXR200 |
1*2*0.3 |
1.3*3.2 |
|
AFPXR200 |
1*2*0.5 |
1.6*3.8 |
|
AFPXR200 |
1*3*0.2 |
3.1 |
|
AFPXR200 |
1*3*0.3 |
3.4 |
|
AFPXR200 |
1*3*0.5 |
4.0 |

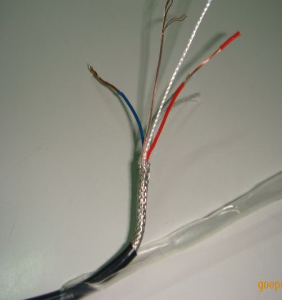

六、電纜示意圖
七、注意事項
施工時嚴格防止電纜損傷，降低產品性能。
八、交貨要求
允許根據雙方協議長度交貨；長度誤差不超過±5%。
